液位計

在容器中液體介質的高低叫做液位，測量液位的儀表叫液位計。液位計為物位儀表的一種。

液位計的類型有音叉振動式、磁浮式、壓力式、超聲波、聲吶波，磁翻板、雷達等。

種類：

磁浮子式

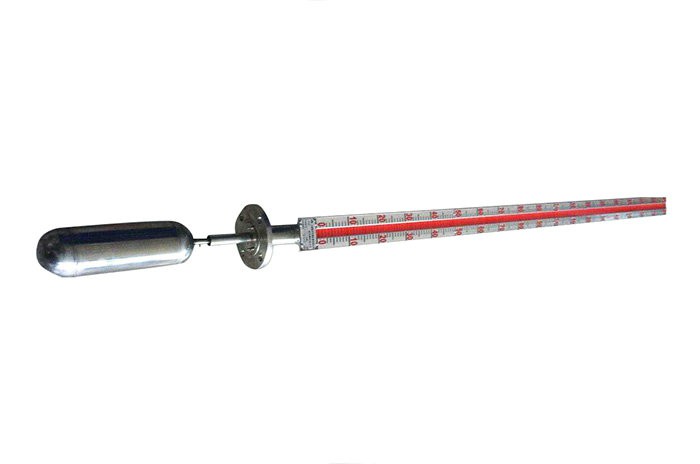

一、概述 UHZ-25型磁浮子液位計和UHZ-27型頂裝浮球液位計，可配置遠傳液位變送器，用以實現液位信號遠傳的數/模顯示。

二、結構原理 MY型屬模擬式液位變送器，由液位傳感器和信號轉換器兩部分組成。液位傳感器由裝在φ20不銹鋼護管內的若干干簧管和若干電阻構成，護管緊固在測量管（主體管）外側；信號轉換器由電子模塊組成，安置在傳感器頂端或底端的防爆接線盒內三、主要技術參數1、量程：由測量范圍H確定； 2、誤差：±10mm； 3、輸出信號：4～20mA.DC（兩線制）； 4、負載電阻：≤550Ω； 5、供電電壓：24V.DC； 6、出線口：M20×1.5（內）； 7、環境溫度：-40～+60℃； 8、防爆等級：dⅡBT1-4； 9、外殼防護等級：IP65。

三、磁浮球液位計特點

磁浮球液位計具有結構簡單、使用方便、性能穩定、使用壽命長、便于安裝維護等優點。

四、磁浮球液位計的應用

主要廣泛運用于石油加工、食品加工、化工、水處理、制藥、電力、造紙、冶金、船舶和鍋爐等領域中的液位測量。

內浮式

內浮式雙腔液位計(粘稠介質液位計)，是采用加拿大JKS公司的技術，是一種針對高粘稠介質而研發的專用液位測量儀表。該產品是在磁浮子液位計的基礎上進行的技術升級，完全克服磁浮子液位計對粘稠介質長期以來測量不準確、腔體內部的液體與浮子粘附、維護困難等諸多弊病。

內浮式磁性液位計是一種雙腔液位計，被測介質與磁性面板端的腔體隔離，容器端腔體內部與浮子經過特殊處理后，確保了浮子跟隨液位的變化線性地傳遞給磁性面板，并清晰準確地指示出液位的高度。它即能現場顯示，兼顧報警控制和輸出遠傳信號。是一機多能的液位測量儀表，是測量粘稠介質的液位測量儀表。

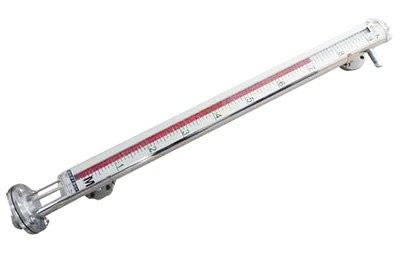

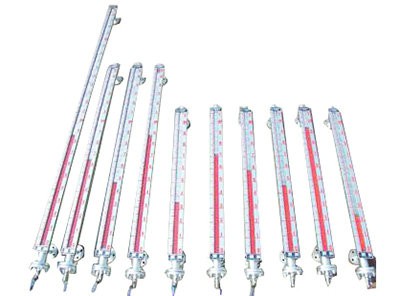

磁翻板

UHZ-45高溫高壓磁翻板液位計是我公司為拓寬UHZ系列磁翻板液位計的使用范圍，更廣泛地滿足電力、供熱、供氣等行業的要求，采用獨特的散熱方式，有效地控制了介儀表的工作溫度，避免了磁性元件在高溫條件下退磁,確保儀表工作可靠，可測量高溫450℃，高壓25MPa，在國內同行業中處于較好地位。

該液位計適用于高溫高壓液體容器的液位、界位的測量和控制。清晰的指示出液位的高度,顯示直觀醒目,指示器與貯罐完全隔離,設計合理、結構簡單、安裝方便可靠、性能穩定、使用壽命長、維修費用低、便于安裝維護等優點。

用戶可根據工程需要，配合遠傳變送器使用，可實現就地數字顯示，以及輸出4~20mA的標準遠傳電信號，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用，對液位監控報警或?qū)M液出液設備進行控制。

技術參數

測量范圍：200…….～15000㎜（超過6000mm的或運輸條件不允許超過長度的液位計可采購分段制造）

顯示精度：±10mm；

工作壓力：6.3、10.0、16.0、25.0MPa；

介質溫度：-20℃～450℃；

介質密度：≥.0.5g/cm3；

介質密度差：≥.0.15g/cm3（測量界位）

介質粘度：≤0.4Pa·S；

過程連接：DN20/25 PN1.0 (執行標準HG20592~20635-97)，如需其它標準可按客戶要求制造。

接液材質：316SS、316L等等

（按介質化學性質及使用溫度壓力選擇）；

浮子材質：316SS、316L、鈦等。

投入式

投入式液位計（靜壓液位計/液位變送器/液位傳感器/水位傳感器）是一種測量液位的壓力傳感器．靜壓投入式液位變送器（液位計）是基于所測液體靜壓與該液體的高度成比例的原理，采用國外先進的隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號（一般為4～20mA/1～5VDC）。

特點：

靈敏度高，響應時間≤1ms。

精度等級高，可達0.1級。

全不銹鋼密封結構，IP68防水。

聚氨酯導氣電纜，耐高溫、耐腐蝕。

體積小巧，便于安裝、投放。

技術參數：

量程：0～5,10,15,20,25,30m或定制

精度等級：0.1%FS；0.5%FS（可選）

穩定性能：±0.05%FS/年；±0.1%FS/年

過載能力：150%FS

零點溫度系數：±0.01%FS/℃

滿度溫度系數：±0.02%FS/℃

防護等級：IP68

輸出信號：RS485、4-20mA（可選）

供電電源：9V～36V DC

環境溫度：-10℃～80℃

存儲溫度：-40℃～85℃

結構材料：外殼：不銹鋼1Cr18Ni9Ti 密封圈：氟橡膠

膜片：不銹鋼316L 電纜：φ7.2mm聚氨酯專用電纜

變送器：

靜壓投入式液位變送器（液位計）適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便。4～20mA、 0～5v、 0～10mA等標準信號輸出方式由用戶根據需要任選。

注意事項：

液位計正確選型才能保證液位計更好的使用。選用什么種類的液位計應根據被測流體介質的物理性質和化學性質來決定?使液位計的通徑、流量范圍、襯里材料材料和輸出電流等?都能適應被測流體的性質和流量測量的要求。

1、準確功能檢查

精度等級和功能根據測量要求和使用場合選擇儀表精 度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不 同精度等級;有些僅僅是檢測一下過程流量，無需做準確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式液位計。

2、可測量的介質

測量介質流速、儀表量程與口徑 測量一般的介質時，液位計的滿度 流量可以在測量介質流速0.5—12m/s范圍內 選用，范圍比較寬。選擇儀表規格(口徑)不一 定與工藝管道相同，應視測量流量范圍是否 在流速范圍內確定，即當管道流速偏低，不能滿足流量儀表要求時或者在此流速下測量準 確度不能保證時，需要縮小儀表口徑，從而提 高管內流速，得到滿意測量結果。

工作原理：

用靜壓測量原理：

當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ .g.H + Po

式中：

P ：變送器迎液面所受壓力

ρ：被測液體密度

g ：當?shù)刂亓铀俣?

Po ：液面上大氣壓

H ：變送器投入液體的深度

同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po ，使傳感器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以得到液位深度。

性能優點：

其機械結構對過載及腐蝕性介質具有高抵抗性

高精度、長期穩定的陶瓷電容和進口擴散硅測量單元

密封的電子模塊及雙濾波壓力補償系統可抵抗氣候現場變化的影響

電子模塊可輸出4...20mA信號并同時帶有過壓保護的模塊

選擇集成的溫度傳感器Pt100可同時進行物位及溫度的測量

相應的附件可提供完整的測量方案

浮球液位變送器廣泛使用于煉油、化工、造紙、食品、及污水處理等行業。能對開口、密閉容器或地下池槽里的介質液位在儀表控制室內進行顯示、報警和控制。被檢測的介質可為水、油、酸、堿、工業污水等導電及非導電液體，并能克服液體的泡沫所造成的假液位的影響。
